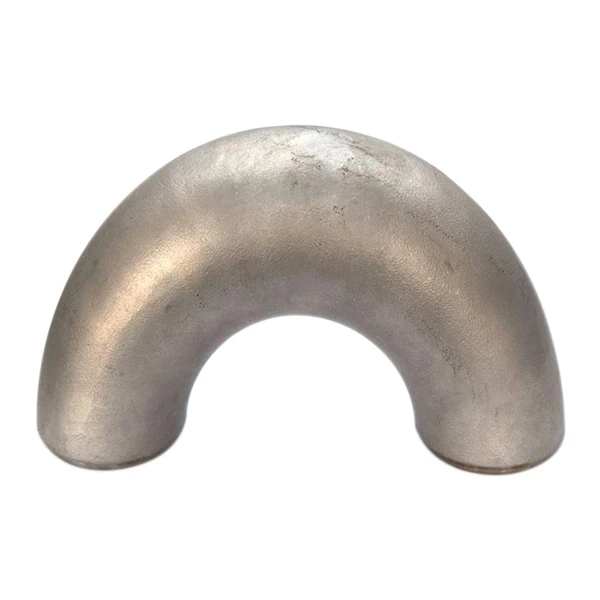

Títan 180-gráðu olnbogi

Títan {{0}}gráðu olnbogi vísar til olnbogaafurðarinnar sem beygjuhornið nær 180 gráður. Samkvæmt sveigjuradíus þess má skipta honum í langan radíus 180 gráðu olnboga og stuttan radíus 180 gráðu olnboga. Langi radíusinn vísar til ytri þvermál rörsins þar sem sveigjuradíus er jafn 1,5 sinnum, það er R=1.5D. Ornbogi með stuttum radíus vísar til sveigjuradíusar hans sem er jafn og ytra þvermál pípunnar, það er R=1.0D, (R er radíus, D er þvermál olnbogans). Að sjálfsögðu er einnig hægt að aðlaga mismunandi 180-gráðu olnboga í samræmi við mismunandi sveigjuradíus.



Í skipulagi leiðslukerfisins er almennt viðeigandi að nota olnbogatengingu með langri radíus, olnbogi með stuttum radíus er venjulega notaður í uppsetningu leiðslna staðsetning er fyrirferðarmeiri tilefni eða til að draga úr kostnaði. Þegar olnbogi með stuttan radíus er notaður ætti vinnuþrýstingur hans ekki að fara yfir 0,8 sinnum á olnboga með lengri radíus með sömu forskrift.



RASKOLNBOGA 45/90/180 Gráða



ASME B16.9 skaftolnbogar eru framleiddir í fjölmörgum stærðum (samsetning ytra þvermáls og veggþykktar) til að passa ASME B36.10 og ASME B36.19 kolefni, málmblöndur af hvaða stærð sem er á milli 2 og 48 tommur (og yfir) .



Sumar sérstakar gerðir pípuolnboga eru:



Minnkandi olnbogi: Notað er píputengi með inntak og úttak í tveimur mismunandi borastærðum í stað samsetningar venjulegs olnboga og sammiðja minnkunar.



mítur olnbogi: stór olnbogi settur saman með því að sameina stálplötur



STUTTUR VS LANGUR RADIUS OLBOGUR



Olnbogar skiptast í tvo hópa sem skilgreina fjarlægðina sem þeir breyta um stefnu yfir; miðlína annars enda á gagnstæða hlið. Þetta er þekkt sem „fjarlægðin frá miðju til andlits“ og jafngildir radíusnum sem olnboginn er beygður í gegnum.



Fjarlægðin frá miðju til andlits fyrir "langan" radíus olnboga, skammstafað LR er alltaf "1,1/2 x nafnpípustærð (NPS) (1,1/2D)", en fjarlægð frá miðju til andlits fyrir "stutt" radíus olnbogi, skammstafað SR jafnvel er að nafnspípustærð.



Framleiðsluferli pípuolnboga:



Hægt er að framleiða olnboga 180 gráður á mismunandi vegu, þær helstu eru "dálnarferlið" og "kalt mótun" (aðrar aðferðir eru sporöskjulaga mótun og tvöfaldur sauma suðuaðferð).



Þrjár algengustu tegundir olnboga í pípum eru 45, 90 og 180 gráður (eða afturolnbogi).



Efni: Sérstök álfelgur, ofur tvíhliða ryðfrítt stál, ryðfrítt stál, kolefnisstál, títan



Í mörgum sýru-, basa- og sterksýrum fljótandi miðlum hefur títan 180 gráðu olnbogi framúrskarandi tæringarþol og títan hefur einkenni lítillar þéttleika, mikillar styrks, léttan búnaðarþyngd, bjart og hreint yfirborð, engin óhreinindi, auðvelt að þrífa og þrífa .



Títan 180-gráður olnbogar eru almennt notaðir í efnaiðnaði, jarðolíu, málmvinnslu, léttum iðnaði, tækjum, raforkuframleiðslu, afsöltun sjós, lækningatækjum, saltframleiðslu með klóralkalí, rafhúðun, koksun, efnaáburði o.fl.



Notkun á títan 180-gráðu olnboga

Rör og rör fyrir jarðolíuiðnaðinn

Lyfjaiðnaður

Matvælaiðnaður

Flug- og geimferðaiðnaður

Byggingarskreytingaiðnaður

Olíu- og gasleiðsluiðnaður
