Títan gjall framleiðslu tækni

Hráefni til framleiðslu á títan gjall

Títangjall er fengið úr ilmenítþykkni. Ilmenít er náttúrulegt steinefni sem inniheldur allt að 52,8% títan miðað við títantvíoxíð.

Ilmenít er tengsl títanoxíðs við járn. Þess vegna miðar fyrsta framleiðslustigið að því að aðskilja títantvíoxíð frá járnoxíðum. Ilmenítþykkni er minnkað í málmhitaofnum (OTF) í nærveru afoxunarefnis sem inniheldur kolefni (viðarkol, antrasít, kók) til að ná þessu.

Hverjar eru aðferðir við framleiðslu títanslaggs

Tækniaðgerðir fyrir framleiðslu títangjalls

Nútímaleg, endurbætt tækni fyrir framleiðslu títangjalls með eins þrepa aðferð er lögð til. Þessi tækni er alveg tilbúin til innleiðingar.

Ferlið við framleiðslu títangjalls er ferlið við að bræða ilmenítþykkni í ljósboga-varmaofnum (OTF) í hálflokuðum ham með notkun á duftblöndu til að fá títangjall með tilteknu innihaldi járnoxíðs, sem og tilheyrandi málmi.

Mikilvægustu eiginleikar títangjalls, sem ákvarða afoxunarbræðsluferlið og getu til að aðskilja járn og gjall að fullu og tappa þeirra úr ofninum, eru áreiðanleiki, seigja og rafleiðni.

Að afla þeirra með eins þrepi reglubundnu ferli felur í sér eftirfarandi tæknilegar aðgerðir:

Flutningur, afhending og geymsla á hráefni;

Undirbúningur og hleðsla blöndunnar, sem samanstendur af ilmenítþykkni, afoxunarefni og ryki sem hefur lent í hvirfilbyljum, í OTF;

Minnkun á bræðslu blöndunnar og ná fram skilyrtri bræðslu af gjalli og tengdum málmi í OTF;

Sleif á gjalli og tilheyrandi málmi;

Hleifasteypa;

Hleifakæling;

Mala og segulmagnaðir aðskilnaður títangjalls;

Brennisteinshreinsun, málmblöndun og kolsýring á tengdum málmi;

Hleifahella;

Afhending á títangjalli og tengdum málmi til neytenda;

Endurvinnsla á úrgangsorku.

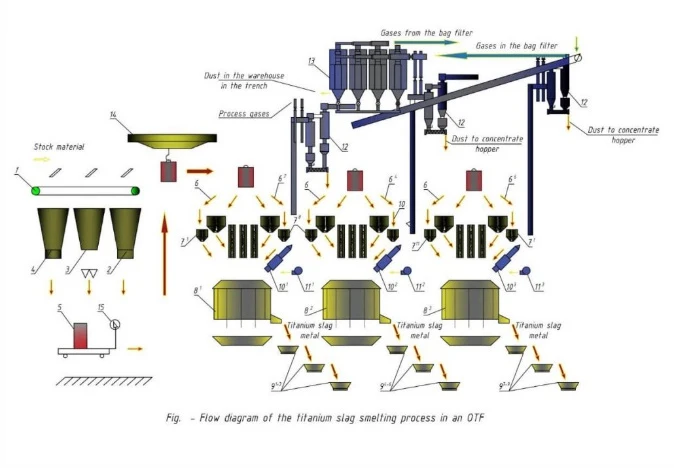

Ferlisflæðismynd af bræðsluferli títangjalls

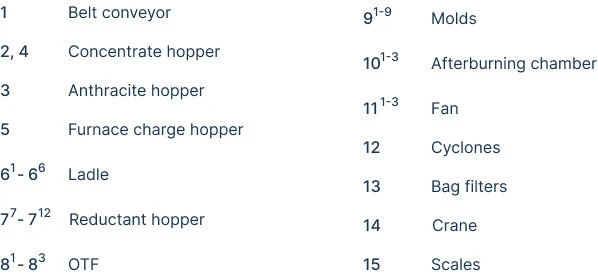

Frá hleðslutöppum er ilmenítþykkni og afoxunarefni flutt sérstaklega í skömmtunartakkana (staða 2-4) í gegnum kerfi færibanda (staða 1). Hlutum hleðslunnar er skammtað úr skömmtunartöppunum í reiknuðu magni í sleif (staða 5) sett á kerru á vigt (staða 15).

Hleðslutankar fyrir fyllingu ofnsins (stöður 61-6) og afoxunartapparnir (stöður 77-12), sem notaðir eru við gjallstillingu, eru gerðar úr sleifum (staða 5), ​​sem eru fluttar með rafmagnskrana (staða 14).

Hleðsla á malmhitaofninum (OTF) á sér stað frá ofninum í gegnum hleðslurennuna. Ryk, sem er fangað í fellibylnum í ferli GCP OTF, er gefið inn í ofninn með hleðslunni.

Eftirbrennarahólfi er til staðar til að brenna hvarflofttegundirnar (staða 101-3). Lofti er veitt til eftirbrennarahólfsins með viftum (staða 111-3).

Vinnslugasvinnsla úr OTF fer fram í gegnum kerfi gasrása. Lofttegundir eru hreinsaðar af ryki í hvirfilbyljum (pos. 12) og pokasíur (pos. 13).
